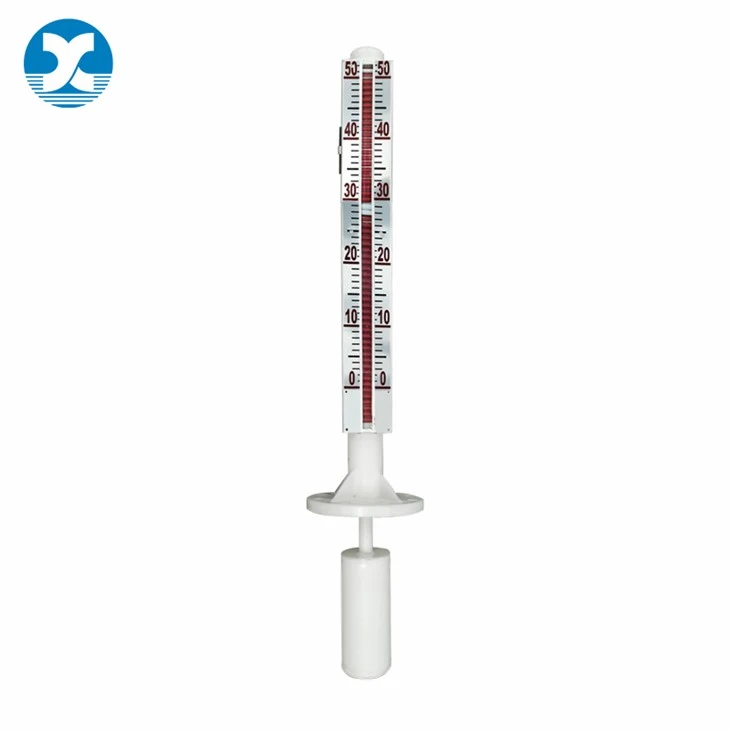

Horný magnetický hladinomer

1.Top-Montážna konštrukcia pre nádoby bez bočných trysiek

Špeciálne navrhnuté pre skladovacie nádrže, podzemné žumpy, reaktory a úplne utesnené nádoby, do ktorých nie je možné umiestniť bočné{0}}úrovňové prístroje. Inštaluje sa priamo cez hornú prírubu (minimálne DN80 / 3"), čím sa eliminuje potreba vŕtania do bočných stien a prispôsobenie sa konštrukciám uzavretých nádob, kde sú bočné pripojenia štrukturálne nedostupné.

2. Séria duálnych materiálov pre pokrytie plne funkčných podmienok

K dispozícii sú dva produktové rady, ktoré zodpovedajú rôznym požiadavkám na médium a 工况:

• Séria technických plastov (PP, PVC, PVDF): Vynikajúca odolnosť proti korózii pre kyslé, alkalické a chemické médiá, maximálny rozsah merania 2500 mm, maximálny pracovný tlak 10 bar
• Séria z nehrdzavejúcej ocele (304, 316L, voliteľný titán): Pre všeobecné a vysokoteplotné{2}}procesné médiá, maximálny rozsah merania 3000 mm, maximálny pracovný tlak 25 bar, prevádzková teplota -50 stupňov ~ +400 stupňov

3. Vstavané- potrubie Stillwell pre stabilnú plavákovú prevádzku

Vybavený špeciálnou trubicou pre tichý chod, ktorá vedie do nádrže, aby sa obmedzilo kolísanie plaváka spôsobené turbulenciou kvapaliny a nárazom pri podávaní. Cylindrická utesnená plaváková zostava kombinuje vztlakové a magnetické funkcie so štruktúrou vodiacej tyče, čím zaisťuje presné, hladké a nezaseknuté{1}}sledovanie hladiny aj pri kolísajúcich podmienkach hladiny kvapaliny.

4. Odstupňovaný tesniaci systém pre dlhodobú-spoľahlivosť

Tesniace tesnenia sú odstupňované a prispôsobené podľa materiálovej série a prevádzkovej teploty: Vitonové krúžky pre plastové série do 80 stupňov, silikónová guma pre modely PVDF do 120 stupňov; PTFE tesnenia pre sériu nehrdzavejúcej ocele do 100 stupňov a kovové grafitové tesnenia pre vysoké-teploty až do 400 stupňov . Materiál príruby je v súlade s telom hlavného potrubia, aby sa zabránilo galvanickej korózii.

5.Power-bezplatná mechanická vizuálna indikácia

Displej hladiny, ktorý je poháňaný výlučne bez{0}}kontaktnou magnetickou väzbou medzi vnútorným plavákom a vonkajšími magnetickými klapkami/stĺpcami, nevyžaduje žiadne externé napájanie a zostáva plne funkčný počas úplného výpadku prúdu v závode. Indikačná lišta a meracia stupnica sú k dispozícii z hliníka alebo nehrdzavejúcej ocele s jasnými, vysoko kontrastnými údajmi viditeľnými z diaľky.

6. Prispôsobiteľné konfigurácie pre rôzne požiadavky na nádrže

Podporuje konfigurovateľné ventilačné pripojenia (žiadne, R½" zástrčka alebo príruba), aby vyhovovali rôznym potrebám vetrania nádrže a tlakovej rovnováhy. Špecifikácie plaváka sú prispôsobené podľa hustoty média (minimálne 0,7 kg/dm³ pre plastové série, 0,45 kg/dm³ pre série z nehrdzavejúcej ocele) a meracieho rozsahu, aby sa zabezpečil presný pohon vztlaku a spoľahlivé meranie.

7. Rozšíriteľné funkcie pre integráciu priemyselnej automatizácie

Možno externe vybaviť hladinovými alarmovými spínačmi a diaľkovými hladinovými vysielačmi cez magnetickú spojku, bez úpravy hlavnej meracej konštrukcie alebo telesa nádrže. Realizuje-alarm blokovania vysokej/nízkej úrovne na mieste a výstup vzdialeného signálu 4–20 mA, pričom sa bezproblémovo integruje s priemyselnými riadiacimi systémami DCS, PLC a SCADA.

Tento magnetický hladinomer namontovaný na vrchu je určený na-vytvorenie pre vertikálne nádrže, podzemné jímky, uzavreté reaktory a nádoby, kde z dôvodu konštrukčných obmedzení nie je možné nainštalovať bočné{1}} hladinomery. Inštaluje sa cez hornú prírubu nádrže s integrovanou trubicou pre záchytnú komoru, poskytuje stabilnú,-bezplatnú lokálnu vizuálnu indikáciu hladiny a je k dispozícii v sérii z-technických plastov odolných voči korózii a sérii-z nehrdzavejúcej ocele pre vysoké teploty, aby pokryla rôzne priemyselné požiadavky. Vypĺňa medzeru v meraní pre nádoby bez bočných dýz a je široko nasadzovaný v nasledujúcich cielených scenároch:

1. Podzemné skladovacie nádrže a zakopané žumpy

Ideálne pre zakopané chemické nádrže, podzemné bazény odpadových vôd a zakopané skladovacie nádrže na činidlá, kde je otvorenie bočných stien konštrukčne nemožné alebo so sebou nesie vysoké riziko úniku. Inštaluje sa priamo cez horný prielez alebo vyhradenú prírubu (minimálne DN80), rúrka zátišia siaha hlboko do kvapaliny, aby sa potlačil výkyv plaváka spôsobený nárazom kvapaliny a kolísaním povrchu. Séria technických plastov (PP/PVC/PVDF) je široko používaná pre podzemné korozívne odpadové vody a kyslé-základné zberné nádrže, s vynikajúcou odolnosťou proti korózii a pracovným tlakom až 10 barov, ktoré poskytujú spoľahlivé dlhodobé-monitorovanie úrovne pre podzemné zariadenia s obmedzeným-prístupom pre údržbu na mieste.

2. Vertikálne skladovacie nádrže žieravých chemikálií

Vhodné pre vertikálne skladovacie nádrže obsahujúce silné kyseliny, zásady, korozívne činidlá a agresívne chemické médiá. Séria technických plastov ponúka odstupňované materiály: PP pre všeobecné nízko-korozívne kvapaliny, PVC pre stredne-korózne scenáre a PVDF pre silnejšie kyslé-zásady a vyššie-teploty až do 120 stupňov . Horná-inštalácia eliminuje viaceré otvory v bočných stenách, znižuje potenciálne miesta úniku korozívnych médií a plne mechanický magnetický displej nevyžaduje žiadne napájanie, čo zaisťuje bezpečné monitorovanie hladiny v nádržiach s nebezpečnými chemikáliami.

3. Uzavreté reakčné kanvice a miešané nádrže

Ideálne pre uzavreté reaktory, miešacie nádrže a miešané nádoby v chemickej, farmaceutickej a jemnej chemickej výrobe. Séria z nehrdzavejúcej ocele (304/316L, voliteľný titán) sa prispôsobuje procesným teplotám od -50 stupňov do 400 stupňov a pracovným tlakom do 25 barov, čím sa zhoduje s prevádzkovými podmienkami väčšiny reakčných procesov. Zabudovaná rúrka Stillwell účinne odoláva turbulencii kvapaliny a nárazom miešania, čím udržuje plavák v chode hladko a presne bez zaseknutia. Montáž hornej príruby vyhovuje štandardným špecifikáciám horných trysiek reaktora, čím sa vyhýba modifikácii konštrukcie tlakovej nádoby.

4. Sanitárne skladovacie nádrže na farmaceutické a potravinárske účely

Používa sa na skladovacie nádrže na sanitárne kvapaliny, nádrže na prísady a nádrže na hotové výrobky vo farmaceutickom a potravinárskom priemysle. Séria z nehrdzavejúcej ocele 316L spĺňa požiadavky na čistý výrobný materiál a horná-inštalácia znižuje otvory v stene nádrže, čím sa znižuje riziko kontaminácie a zjednodušujú sa postupy čistenia a sterilizácie nádrže. Bez-dotyková magnetická hnacia štruktúra nemá žiadne vnútorné opotrebiteľné časti, pričom zobrazovacia jednotka je úplne izolovaná od procesného média, zachováva si dlhodobú-stabilitu merania a spĺňa hygienické normy riadenia výroby.

5. Utesnené stredné nádrže pri vysokej a nízkej teplote

Navrhnuté pre utesnené skladovacie nádrže s-vysokoteplotným teplonosným olejom, kryogénnymi chladivami a špeciálnymi médiami citlivými na-teplotu. Séria z nehrdzavejúcej ocele podporuje mimoriadne-široký rozsah prevádzkových teplôt od -50 stupňov do 400 stupňov s odstupňovanými tesniacimi tesneniami (PTFE pre normálnu teplotu, kovový grafit pre vysokú teplotu), ktoré zaisťujú spoľahlivé utesnenie pri teplotných cykloch. Hore-namontovaná konštrukcia znižuje počet otvorov v tele nádrže, znižuje tepelné straty a riziká úniku chladu a udržiava presné údaje o hladine bez externého napájania pre vysokorizikové-systémy skladovania s riadenou teplotou.

6. Kompaktné šmykové-zariadenia a malé tlakové nádoby

Vhodné pre integrované jednotky na úpravu{0}}namontované na lyžiach, malé vertikálne tlakové nádoby a podporné zariadenia s obmedzeným priestorom na inštaláciu. S maximálnym meracím rozsahom 2 500 – 3 000 mm a kompaktnou konštrukciou hornej príruby sa prispôsobí malým a stredným-konštrukciám kompaktných nádrží. Štandardné pripojenie na hornú prírubu (väčšie alebo rovné DN80) zjednodušuje-inštaláciu a uvedenie do prevádzky na mieste a možno pridať voliteľné hladinové alarmové spínače a diaľkové vysielače na realizáciu automatického blokovania pre šmykové zariadenia, čím sa poskytuje bezúdržbové riešenie-na meranie hladiny pre integrované zariadenia.

Všetky horné magnetické hladinomery sú certifikované ECM. Výrobok spĺňa normy EÚ pre priemyselnú bezpečnosť a je vhodný na export a medzinárodné obstarávanie projektov.

Otázka 1: Čo je magnetický hladinomer namontovaný na vrchu a ako sa líši od modelov s bočným{1}}bypassom?

Odpoveď 1: Ide o zvislý horný-indikátor hladiny určený pre nádrže a nádoby bez dostupných bočných trysiek. Na rozdiel od bočných-obtokových hladinomerov, ktoré si vyžadujú dva otvory v bočnej stene, sa inštaluje priamo cez hornú prírubu nádrže s vnútornou trubicou, ktorá vedie plavák. Zachováva princíp komunikujúcej nádoby a magnetickú vizuálnu indikáciu -bez energie, pričom rieši problémy s meraním podzemných nádrží, uzavretých reaktorov a úplne uzavretých nádob, kde je bočná montáž konštrukčne nemožná.

Q2: Aké materiálové série sú k dispozícii a ako si vybrať?

A2: K dispozícii sú dve vyhradené série, ktoré zodpovedajú rôznym pracovným podmienkam:

• Séria technických plastov (PP, PVC, PVDF): Pre korozívne kyslé-zásady a chemické médiá, maximálny rozsah merania 2500 mm, maximálny pracovný tlak 10 barov
• Séria z nehrdzavejúcej ocele (304, 316L, voliteľný titán): Pre všeobecné priemyselné, vysoko{2}}teplotné a strednotlakové-procesy, maximálny merací rozsah 3000 mm, maximálny pracovný tlak 25 bar, prevádzková teplota od -50 stupňov do +400 stupňov Výber je založený na strednej korózii, prevádzkovom tlaku a požiadavkách na teplotu.

Q3: Aké sú požiadavky na prírubu pre hornú inštaláciu?

A3: Štandardné procesné pripojenie je horná príruba s minimálnym priemerom DN80 (3"). Materiál príruby je v súlade s telom hlavnej rúrky, aby sa zabránilo galvanickej korózii. Pripojenia odvzdušňovača sú konfigurovateľné: bez odvzdušňovacieho otvoru, typu R½" zástrčky alebo príruby, aby vyhovovali rôznym tlakom v nádrži a potrebám vetrania. Potrubie tichého vrtu sa tiahne smerom nadol od hornej príruby do nádrže s minimálnym vnútorným priemerom Φ75–76 mm v závislosti od konkrétneho modelu.

Otázka 4: Akú funkciu má vstavaná-fajka?

A4: Potrubie zátišie slúži ako vodiaci kanál pre zostavu plaváka. Účinne obmedzuje kolísanie plaváka spôsobené nárazom pri podávaní kvapaliny, kolísaním povrchu a turbulenciou miešania, čím zaisťuje hladký, stabilný a voľný pohyb plaváku-. Vďaka tejto štruktúre je meradlo obzvlášť vhodné pre miešané nádrže, reaktory a plniace nádrže s prudkými zmenami hladiny kvapaliny, pričom zachováva presné a spoľahlivé údaje v dynamických pracovných podmienkach.

Q5: Aký je merací rozsah, limity tlaku a teploty?

A5: Špecifikácie sa líšia podľa produktovej série:

• Plastová séria: Rozsah merania do 2500 mm; pracovný tlak do 10 barov; teplotný rozsah PP -30~70 stupňov, PVC -20~80 stupňov, PVDF -30~120 stupňov
• Séria z nehrdzavejúcej ocele: Rozsah merania do 3000 mm; pracovný tlak do 16 bar / 25 bar; prevádzková teplota -50 stupňov ~ +400 stupňov Skutočný menovitý tlak závisí od výberu materiálu a prevádzkovej teploty.

Q6: Aká je minimálna požiadavka na strednú hustotu?

A6: Pre sériu technických plastov je minimálna hustota média 0,7 kg/dm³, ktorá sa mierne mení s dĺžkou merania. Pre série z nehrdzavejúcej ocele je minimálna hustota média 0,45 kg/dm³. Valcová utesnená zostava plaváka je prispôsobená podľa aktuálnej hustoty média a rozsahu merania, aby sa zabezpečil dostatočný vztlak a stabilné sledovanie hladiny.

Q7: Je vhodný pre silné korozívne kyslé a alkalické médiá?

A7: Áno. Séria technických plastov je špeciálne navrhnutá pre korozívne pracovné podmienky: PP pre všeobecne slabé korozívne kvapaliny pri normálnej teplote, PVC pre scenáre strednej korózie a PVDF pre silne kyslé-zásadité a korozívne médiá s vyššou teplotou až do 120 stupňov . Horná-inštalácia znižuje otvory v stene nádrže, znižuje riziko úniku agresívnych médií a zlepšuje prevádzkovú bezpečnosť.

Q8: Môže sa použiť v miešaných reaktoroch a miešacích nádržiach?

A8: Áno, široko sa používa na utesnené reakčné kanvice a miešacie nádrže. Zabudovaná- rúrka so stojatou nádržou izoluje plavák od turbulencie miešania a vírenia kvapaliny, čím udržuje plavák stabilný v chode pozdĺž vodiaceho kanála. Séria z nehrdzavejúcej ocele sa prispôsobuje procesným teplotám od -50 stupňov do 400 stupňov a tlakom do 25 barov, čím vyhovuje väčšine pracovných podmienok reaktora bez úpravy konštrukcie tlakovej nádoby.

Otázka 9: Vyžaduje indikácia hladiny externé napájanie?

Odpoveď 9: Nie. Zobrazenie hladiny je poháňané čisto -kontaktným magnetickým spojením medzi vnútorným plavákom a vonkajšími magnetickými klapkami/stĺpcami, ktoré nevyžaduje žiadne externé napájanie. Zostáva plne funkčný aj pri úplnom výpadku elektrickej energie v elektrárni, čo je dôležité najmä pri uzavretých podzemných nádržiach a zásobníkoch nebezpečných médií, ktoré vyžadujú nepretržité monitorovanie hladiny kvôli bezpečnosti.

Otázka 10: Môžu byť pridané spínače alarmu hladiny a diaľkové vysielače?

A10: Áno. Hladinové alarmové spínače a diaľkové vysielače 4–20 mA možno externe namontovať na indikačnú lištu pomocou magnetickej spojky, bez toho, aby bolo potrebné upravovať hlavnú meraciu konštrukciu alebo telo nádrže. Tým sa realizuje alarm blokovania vysokej/nízkej úrovne a vzdialené nahrávanie údajov DCS pri zachovaní{5}}miestneho vizuálneho zobrazenia bez napájania, ktoré sa prispôsobuje potrebám integrácie priemyselnej automatizácie.

Otázka 11: Vyžaduje tento horný hladinomer pravidelnú údržbu?

A11: Nevyžaduje sa žiadna bežná údržba. Má magnetickú spojovaciu štruktúru- bez pohyblivých častí vo vnútri meracej komory. Za normálnych pracovných podmienok je potrebná iba pravidelná kontrola vzhľadu a kontrola zapojenia voliteľného príslušenstva. To je obzvlášť výhodné pre podzemné nádrže a vysoko{5}}plavidlá, ktoré sú ťažko dostupné pre-údržbu na mieste.

Q12: Má tento produkt medzinárodnú certifikáciu a je podporované prispôsobenie?

A12: Áno. Séria konštrukčných plastov a nehrdzavejúcej ocele má oficiálnu certifikáciu ECM v súlade s normami EÚ pre priemyselnú bezpečnosť. K dispozícii sú služby prispôsobenia pre špeciálne veľkosti prírub, rozšírené meracie rozsahy a špeciálne zmáčané materiály podľa aktuálnych požiadaviek projektu.

Ak požadujete tento horný magnetický hladinomer pre nádoby bez bočných montážnych dýz, podzemné zásobníky alebo uzavreté reaktory, zašlite nám dopyt s konkrétnymi rozmermi zásobníka, vlastnosťami média a pracovnými parametrami. Náš technický tím odporučí optimálny materiálový rad a prispôsobenú konfiguráciu, aby zodpovedali vašim skutočným pracovným podmienkam.
